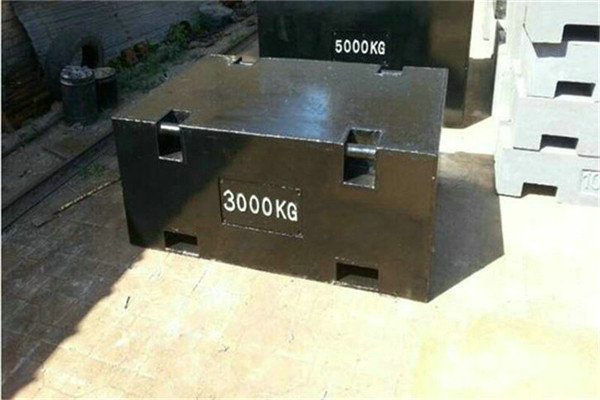

3000kg大型砝碼加載系統設計原理:
質量對于人們的生活具有非常重要的意義,各行各業都需要*的稱量標準。這里*說的標準,是由*的1kg基準砝碼而來,由這顆kg基準砝碼向下傳遞副基準砝碼,再由副基準砝碼傳遞質量標準砝碼,各行各業用到的質量標準又是由這些標準砝碼傳遞而來。我們*說的加載裝置就是在由標準砝碼向下傳遞標準的時候,*用到的輔助機械設備。由于人工干預傳遞環節,會(huì )帶來很大的不確定度,包括附加摩擦力、溫度波動和意外損毀的可能等等,*以需要通過機械裝置來*大程度避免這些因素造成的*度誤差。實驗室中,電子天平是目前常用的測量質量工具。使用方法是:先將標準砝碼測量*遍,然后將被檢砝碼再測量*遍,兩者的差值即為誤差。當測量克砝碼的時候需要使用鑷子向盤中加減砝碼,不能用手接觸砝碼,不能把砝碼弄濕弄臟。當測量千克砝碼的時候,特別是50kg以上砝碼的時候,需要用到機械設備。本文設計的*種3000kg砝碼組合加載系統,設計的目的是利用不同量程的大質量*砝碼對電子衡進行稱重數值校驗,以便校正電子衡的*度偏差。設計需要對大質量砝碼組合進行組合和加卸載,設計*套可以搬運砝碼、組合砝碼、加卸載砝碼的裝置。砝碼組總質量為3000kg,分為10塊砝碼組合而成,砝碼由大到小,分成不同的質量段。采用倒三角布置,從底部開始向上逐級加載。
設計原理介紹:
3000kg砝碼組合加載系統包括:*組砝碼的組合疊加搬運系統、*組砝碼起吊加載系統。該裝置的設計完全采用三維成型軟件Solidworks,并且用該軟件作了應力分析,*后用三維圖直接轉換到二維圖紙,設計效率**。在衡器的型式評價實驗中,需要將*需砝碼放在加載位置上,通常采用的方法是先將砝碼搬運到底板上,再人工搬到衡器上,由于人工搬運的重量限制,通常只能進行100kg以下的實驗,存在人生傷害的風險。為達到3000kg砝碼加載的目的,采用異型砝碼自由疊加的方式,可方便實現在3000kg組合中任意稱量點的加載。搬運方式中采用電動小車,小車在實驗室外待命,天車將砝碼按照量程組合在小車上疊加,小車和加載機構之間有軌道連接,軌道可以拆卸和組裝,以便騰出空間用于實驗的進行。小車可由電控系統控制以平穩的速度前進,實現砝碼從實驗室外向實驗室內的定點傳送。砝碼起吊加載系統(圖2)包括:驅動裝置、加載裝置、加載支撐裝置等。驅動裝置由伺服電機驅動升降機帶動加載裝置,驅動裝置全部置于實驗室外部,防止電控系統對加載環境的干擾。采用雙升降機結構,克服了單升降機需要克服自身摩擦力,達到了穩定加卸載。加載裝置由升降機內螺母帶動絲杠上下運動,絲杠下端連接萬向裝置,在砝碼加載不穩定的情況下,可以起到糾偏的作用。萬向裝置下端連接加載支撐裝置,由三點支撐異型砝碼,每個砝碼都有三個起吊爪,由于加工時保持同*平面度,可以保證三點起吊和加載的穩定性,三點起吊既是為了在定點搬運的時候,避開機構之間的干涉,又是為了減少砝碼和加載系統之間的接觸磨損。同時起吊爪和砝碼爪之間有定位系統,防止砝碼在意外情況下與起吊爪脫離。
