鑄鐵砝碼常溫發(fā)黑處理的工藝流程說(shuō)明 介紹：

    我們現在已試制成功一種鋼鐵常溫發(fā)黑液,其組成和工藝條件是硝酸毫升升亞硒酸、克升對苯二酚克升硝酸銅、克升添加劑、克升密度、千克升值、使用溫度室溫發(fā)黑時(shí)間、分鐘使用該發(fā)黑液進(jìn)行零件發(fā)黑處理,克服了堿性發(fā)黑工藝中存在的缺點(diǎn),可以成功地取代傳統的發(fā)黑方法,性能和使用效果優(yōu)于國內外同類(lèi)的常溫發(fā)黑劑溶,適用于鑄鐵、低碳鋼,高碳鋼及彈簧鋼等多種鋼鐵零件的表面發(fā)黑處理。目前,我們已將該常溫發(fā)黑液使用于鑄鐵砝碼的發(fā)黑工藝,性能穩定,效果顯著(zhù)。

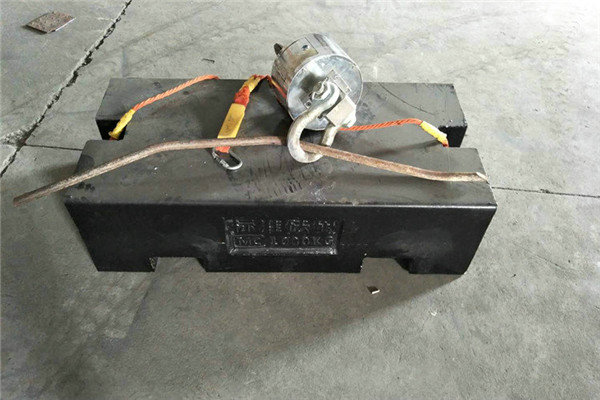

    鑄鐵砝碼的原堿性發(fā)黑工藝的流程為裝籃—除油堿液加溫,℃以上—清洗—酸洗—清洗—發(fā)黑堿液加溫,“℃,分鐘—清洗—熱皂化℃以上—熱水洗℃以上—熱油煮℃以上?，F在,鑄鐵砝碼的常溫發(fā)黑處理的工藝流流程如下裝籃—除油—清洗—酸洗清洗—發(fā)黑—清洗—脫水封閉?，F將各工序介紹如下。裝監為了使鑄鐵砝碼的表面發(fā)黑膜能夠均勻一致,在裝籃時(shí),應盡量使各零件間不存在著(zhù)面接觸,零件疏松地布滿(mǎn)籃底部一層即可除油主要為酸洗和發(fā)黑處理作準備除油是常溫發(fā)黑處理成功與否的關(guān)鍵所在。

    我們利用了原堿性發(fā)黑的除油設備,即采用堿性去油液加熱除油法,直至零件表面的油污清除千凈為止。檢驗辦法是掛水法。將除過(guò)油的零件用自來(lái)水漂洗、分鐘取出零件,如果觀(guān)察到零件表面水膜均勻一致,無(wú)水滴凝集,就說(shuō)明零件除油已干凈,可以進(jìn)行下一道工序。酸洗將零件浸入帕鹽酸工業(yè)鹽酸水、件體積比配制中,酸洗、分鐘目的是去掉零件表面的氧化層及除銹,增加零件的表面活性。除銹干凈后,將零件用自來(lái)水漂洗分鐘發(fā)黑發(fā)黑液為常溫發(fā)黑原液與水體積的比例稀釋而得到。視零件的材料、形狀及尺寸大小等因素,發(fā)黑液采用不同的體積比配制而成發(fā)黑工藝過(guò)程發(fā)黑液在常溫常壓條件下使用。將上述處理完畢的零件,浸入已配制好的發(fā)黑液中,并上下抖動(dòng)兒次,使發(fā)黑均勻,避免零件疊壓時(shí)間、分鐘將發(fā)黑后的零件,用自來(lái)水漂洗、分鐘。用目測法鑒別發(fā)黑外觀(guān)質(zhì)量狀況。

    在陽(yáng)光下,如果觀(guān)察到鑄鐵砝碼表面的黑色氧化膜色澤均勻一致,沒(méi)有明顯花斑、銹斑及附著(zhù)物,黑色擦不掉,則可初步確定為發(fā)黑質(zhì)量合格脫水封閉將初檢合格的零件浸入脫水防銹油中,抖動(dòng)脫水油封。時(shí)間分鐘后,取出發(fā)黑件即可。脫水封閉后的零件,外表更為光澤,發(fā)黑膜更清晰美觀(guān)。

上述是鑄鐵砝碼常溫發(fā)黑處理的工藝流程說(shuō)明的詳細內容，希望能幫助到您！
